產品簡介：

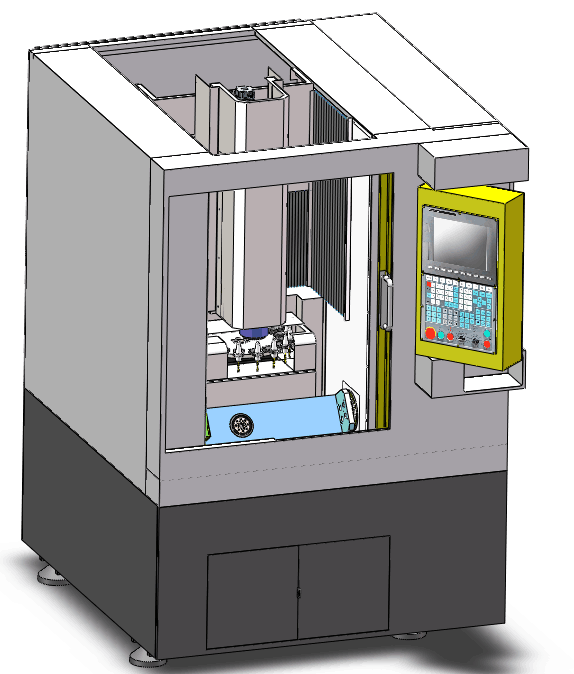

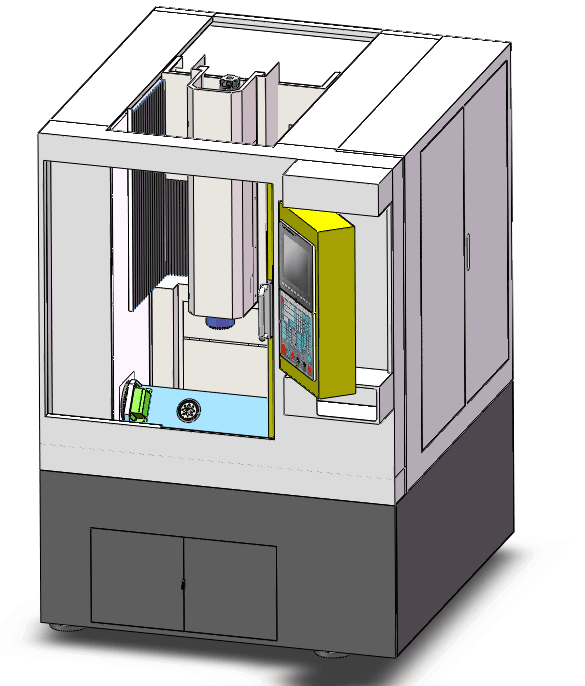

該五軸首飾機V280-5 非常適合于大批量生產各種貴金屬首飾的五軸聯動加工。

1. 采用整體式鑄造床身，高柜龍門架式結構設計，大跨距雙伺服電機驅動，高剛性與高穩定性。
2. 密封圓盤式360度伺服刀庫，16把刀庫容量，中心位置換刀，速度快，而且拆裝刀具，校驗刀具快
3. 刀庫具有識別功能，在錯刀號，亂刀號等情況下保護刀庫不受撞擊。
4. 絲桿導軌采用臺灣上銀高精度P3級滾珠絲桿與C3級線性導軌。
5. 絲桿導軌采用黃油脂潤滑，另切削油完全與之分離，改善粘稠性，提高貴金屬回收率。
6. 旋轉軸與鑄件一體式結構設計具有高強度，抗震性能好，并在空間上懸空設計，回收貴金屬便捷。
7. 切削油冷卻是在一個全密封的油箱室里完成，確保貴金屬都在這個密封的環境中完成回收。
8. 主軸采用40000rpm高轉速高精密的電主軸，切削的光潔度非常高。
9. 進口電機全部采用日本安川絕對值伺服電機，確保機床運行穩定可靠。
10. 數控系統采用臺灣新代數控加工中心系統。

適用范圍：

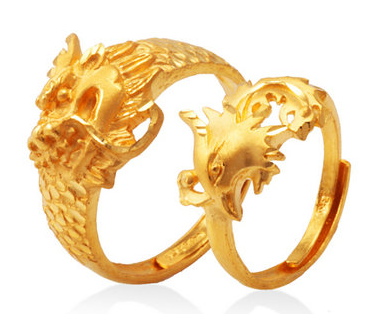

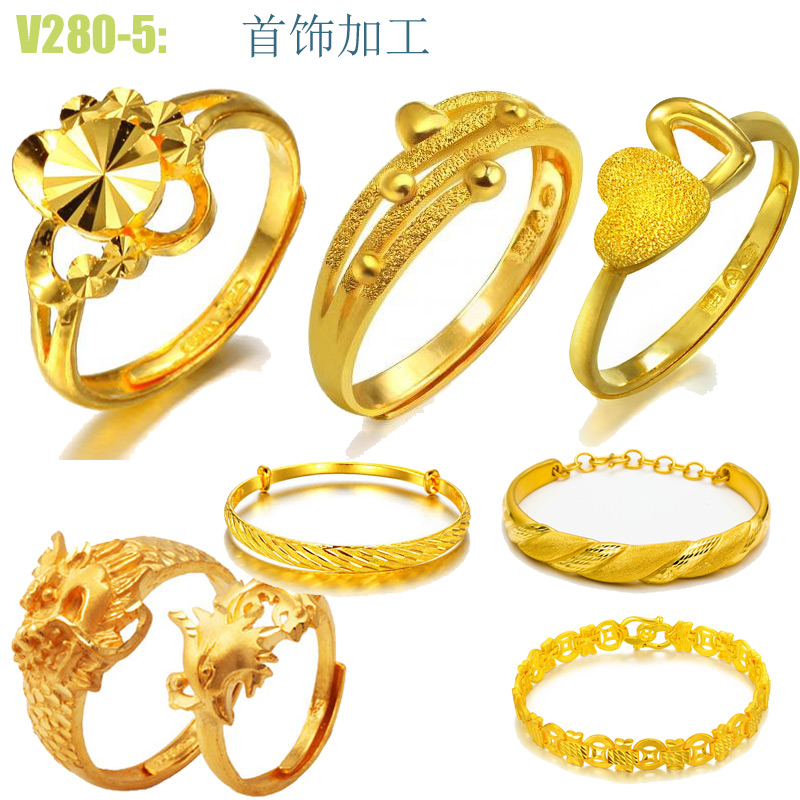

適用于大批量生產各種珠寶，金銀首飾，高級腕表類的產品加工。如：戒指（男戒，女戒，情侶對戒），首飾配件（鑲口，車花，分件配合件），腕表（鑲鉆，紋飾等），高端訂制品，醫療器材。

產品特點：

1. 適合貴金屬珠寶首飾的大批量加工；
2. 貴金屬回收率高99.9%以上；
3. 雙伺服電機大跨距驅動，整體鑄造，剛性好，穩定性高；
4. 結構緊促，回收方便，操作便捷。

技術參數

序號NO.	項目		參數
1	搖籃橋板規格		寬度150mm
2	X軸行程X		280
3	Y軸行程Y		230
4	Z軸行程Z		220
5	工作臺載重(KG)		10
6	主軸轉速		40000RPM
7	主軸功率（KW）		2.5KW
8	進給電機X 軸扭矩（N.m）	日本安川伺服電機	400W/750W
		X 軸扭矩（N.m）	2.86
		Y 軸扭矩（N.m）	2.86(雙電機)
		Z 軸扭矩（N.m）四軸扭矩（N.m）五軸扭矩（N.m）	2.86 2.86 2.86
9	刀庫	伺服刀庫	16把（中心轉塔式）
		刀柄類型	ISO20/ISO25
			5s
10	刀具	刀具最大直徑	100mm
		最大長度	50mm
		最大質量	2KG/把
11	快速移動速度：X/Y/Z(mm/min)fast		X,Y：15000 Z：15000
12	切削進給速度（mm/min）		0-10000
13	絲桿參數X/Y/Z(直徑mm/螺距mm)		2505P3
14	線性導軌尺寸		X:HG25；Y:HG25 Z：HG25
15	旋轉四軸		360度
16	旋轉五軸		+-110度
17	控制系統Control system		新代
18	電源		三相380V / 10KVA
19	氣壓源		0.5MPa / 6Kgf/cm2
20	機床外型尺寸		1325X1485X1942
21	機床重量		1.5T
